PW型煤气管道水封器
1、产品用途
本产品设在煤气清洗 设施快速水封切断阀的下方，用于去除煤气中的冷凝水。
2、结构特点
2.1产品由水平管（管径D）和两根垂直短管组成“U”形水封，水平管两端用钢板封堵；水平管底部的支座，可与钢支架安装固定。
2.2本产品水平管端部设有由盲板密封的排污口；用户可根据需要换上相应口径的闸阀或球阀进行排污。
2.3开始使用本产品时，先将出口管端打开灌水至溢出为止，然后密封。

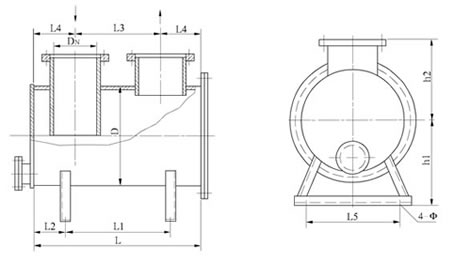

2.4产品结构如下图
3、产品主要尺寸、重量见下表
型号
DN
D
L
L1
L2
L3
L4
L5
4-Φ
h1
h2
W(kg)
PW30-60
100
300
600
400
100
350
125
300
18
330
300
88.0
PW35-65
125
350
650
400
125
300
175
320
18
330
300
107.0
PW40-80
150
350
800
530
135
400
200
300
20
350
350
143.0
PW40-80Ⅱ
125/150
400
830
530
150
300
110
300
20
350
350
150.0
PW40-90Ⅱ
2-65
400
900
600
150
600
150
370
20
350
350
136.0
PW60-90
200
600
900
500
200
450
225
700
22
500
450
255.0
PW60-100
300
600
1000
600
200
500
250
700
22
500
500
302.0
PW60-115
300
600
1150
730
210
550
300
700
22
500
500
308.0
PW60-125Ⅱ
150/200
600
1250
750
250
650
300
700
22
500
500
290.0
PW70-100
250
700
1000
600
200
500
250
500
22
520
530
325.0
说明：①Ⅱ型为双管式(即二支进气管)
②垂直管的进口法兰按JB/T81-94，PN=1.6MPa选用。用户如需非本表所列规格的煤气管道水封器，本厂可代为设计和制造。
