P2S□双管式煤气管道冷凝水排水器
1、产品用途
本产品设计有二室、三室、四室三种结构，其特征是具有二个接管；分别适用于计算压力低于15000Pa、25000Pa、35000Pa的各种煤气管道，将三室式管道适当改变结构又可排除两种不同压力煤气管道中的冷凝水。
2、结构特点
2.1排水管不设固定给水管，采用在观察孔处定期检查给水的办法。第一次开工灌水时，需打开顶盖上的1″管帽排除空气。
2.2插入敞开室的蒸汽管，视气候条件确定是否需要外接蒸汽；在不接蒸汽管时需用管帽盖上。

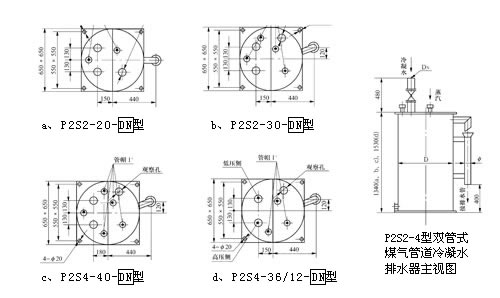

2.3外形及相关尺寸参见下图及附表。
代 号
水封总高度
mmH2O
水容积
m3
水位高度
mm
适用压力
Pa
参考质量
kg(DN=100)
备 注
P2S2-20-DN
2040
0.376
1200
≤15000Pa
429
双管二室式(a图)
P2S3-30-DN
3060
0.376
1200
≤25000Pa
486
双管三室式(b图)
P2S4-40-DN
4080
0.376
1200
≤35000Pa
532
双管四室式(a图)
P2S4-36/12-DN
3600/1200
0.41
1390
≤31000/50000Pa
556
双管四室高低压式(d图)
说明：1、DN为接管通径：DN=80,100,125,150
2、示例：煤气管道****压力为32000Pa,接管通径DN150，应选型号：P2S4-40-150,其中数字“40”为水封高度。
3、煤气管道工作压力超过表例数值的煤气管道冷凝水排水器，本厂可代为设计和制造。
4、根据用户需要，本排水器也可做成全自动形式。
